레이저 3D 측정검사 시스템

장비명: 레이저 3D 측정검사 시스템
모델명: Gocator 2340
제조사: LMI Technologies(Korea)

제조국가
장비위치: 3D융합기술지원센터(본관)
첨부파일: -

장비설명: 레이저 3D 측정검사 시스템

규격: 프로파일당 1,280개 이상의 데이터 포인트 획득
Z축 반복성 : 1.2 μm
Z축 선형성(Linearity) : 측정범위의 0.01 %
인터페이스 : GigE 방식, 엔코더 직접입력
해상도 : 0.013 ~ 0.037 mm(Z)
0.055 ~ 0.017 mm(X)

활용용도: 커넥터 및 PCB 핀 3D검사, 측정(높이, 위치, 핀 휨)

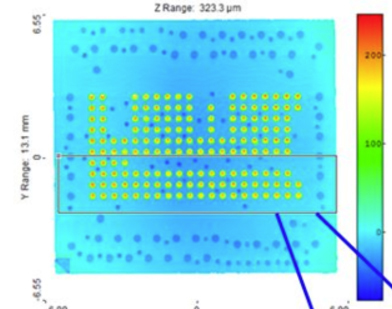

반도체 웨이버 BGA 및 PCB, BGA 높이 3D측정검사
