고정밀 3D 단층 촬영 분석장치

장비명: 고정밀 3D 단층 촬영 분석장치
모델명: 고정밀 3D 단층 촬영 분석장치
제조사: Bruker microCT(Korea)

제조국가
장비위치: 3D융합기술지원센터(본관)
첨부파일: -

장비설명: 3D 프린터및 가공기로 제작된 제품의 내부를 파괴하지 않고 제작품의 내외부에 대한 성능및 정확도를 검증하기위한 장비로서 X-ray 또는 CT로 투과하여 내부의 결함 여부를 탐지하기 위한 비파괴 검사 장비이다

규격: X-Ray 최대 가속전압 : 130 kV, 8W
나선형 스캔 방식으로 왜곡 보정 가능
최대 스캔 사이즈(XYZ) : 140 × 150 mm
최소 픽셀 사이즈 : 0.005 mm
해상도 : 5 Mega pixel(2240 × 2240)

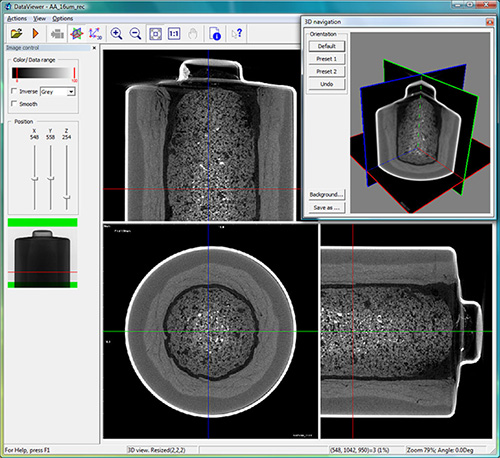

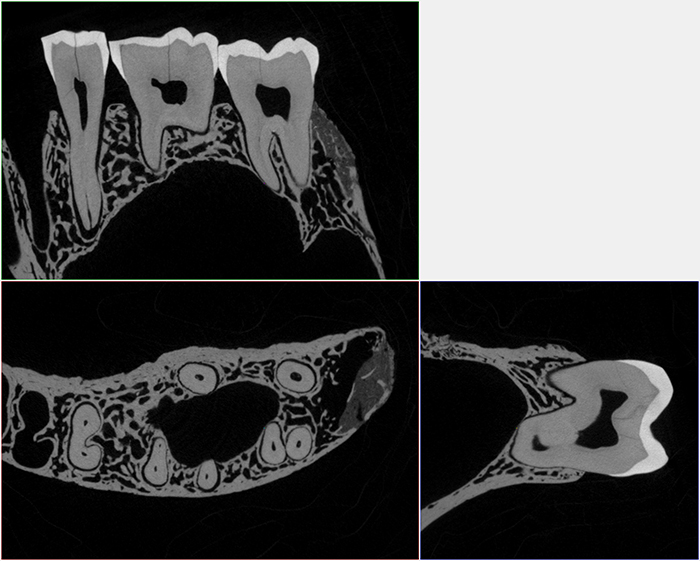

활용용도: 제품 내부 구조의 결손 (crack, pinholes, flaw, void) 분석
설계모델링 및 CT 데이터 비교분석
